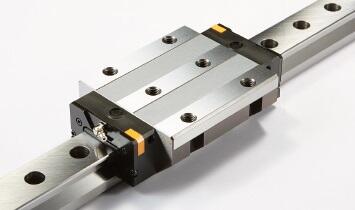

日本ベアリングローラーガイド EXRAIL X35形･X45形･X55形

ニードルローラーの採用により、高剛性・高運動精度・高減衰性を実現しました。

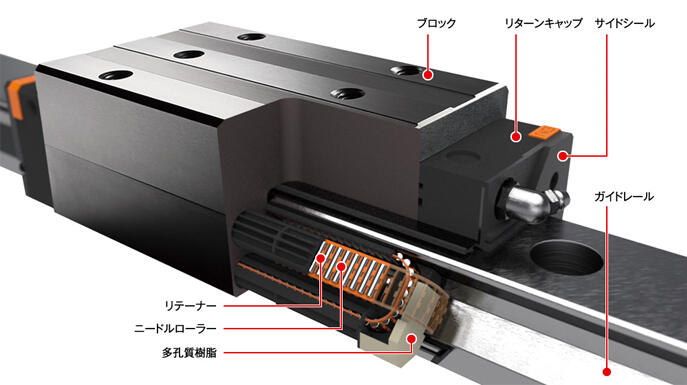

構造

ローラーひとつひとつの弾性変形量を小さくし、従来の1.5倍以上の剛性を実現。

荷重を多数の小径なローラーで受け、転動体通過振動*を従来の1/2以下に軽減。
*荷重を支える転動体の位置や総数の変化に起因するブロックの周期的姿勢変化

多数のローラーの摩擦により、振動減衰性が従来の1.5倍以上に向上。

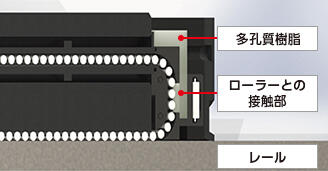

長期メンテナンスフリー

潤滑油を含浸させた多孔質樹脂をローラーと接触させることにより、
メンテナンス間隔の延長に貢献。

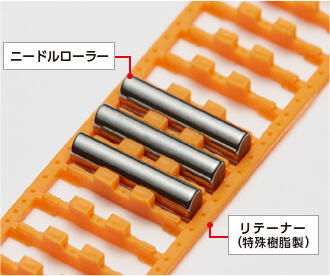

リテーナ搭載

リテーナの搭載により、スキューの抑制、ローラー同士のせり合いを解消し、
スムーズな循環を実現。

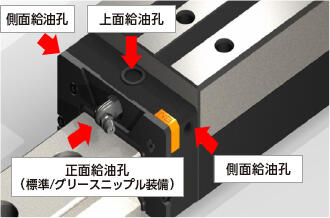

多方向からの給油に対応

正面･上面･側面の3方向に給油孔をそれぞれ配置することで、
給油作業の柔軟性が向上。
