鍋屋バイテック Vプーリー用溝ゲージ VMGU

  • Vベルト・ローラーチェーン等(伝動機器)
  • 2016-10-28

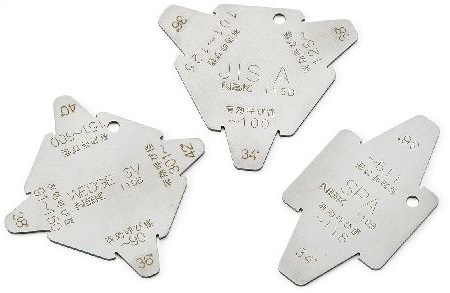

VMGU.JPGプーリーV溝部の摩耗を確認するためのゲージです。

特長

  • 溝形状ごとのすべての溝角度に対応した一体型のゲージです。
  • それぞれのゲージ部には対応するプーリー呼び径を表示しています。

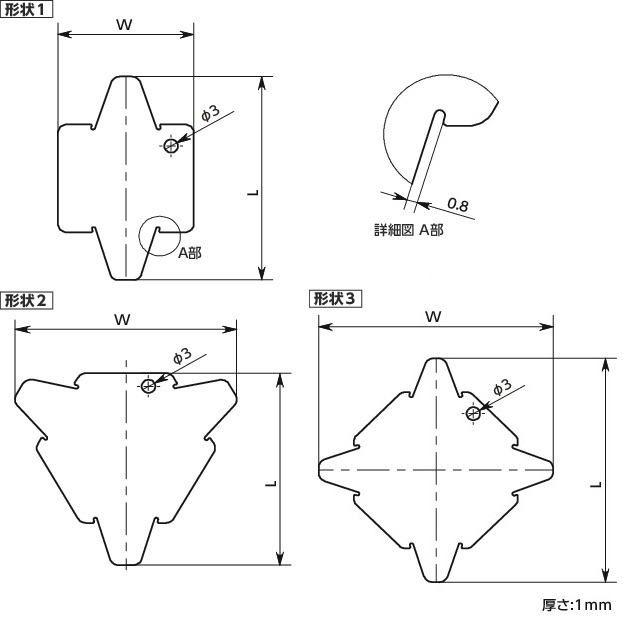

形状図


使用方法

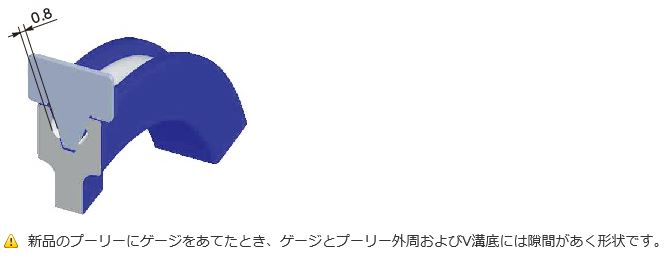

下図のように、V溝側面とゲージの隙間を確認してください。摩耗限度は0.8mmです。
ゲージのA部は0.8mmですので、目視確認の目安にしてください。


参考

伝動効率向上のために早期交換をお奨めします。
Vプーリーの溝摩耗やそれに伴うトラブルについてはコチラをご覧ください。
