NSK 高剛性・超大トルク位置決めユニット「メガポジショナ」

  • XYテーブル・メガトルクモーター・単軸ロボット等(メカトロ製品)
  • 2011-07-27

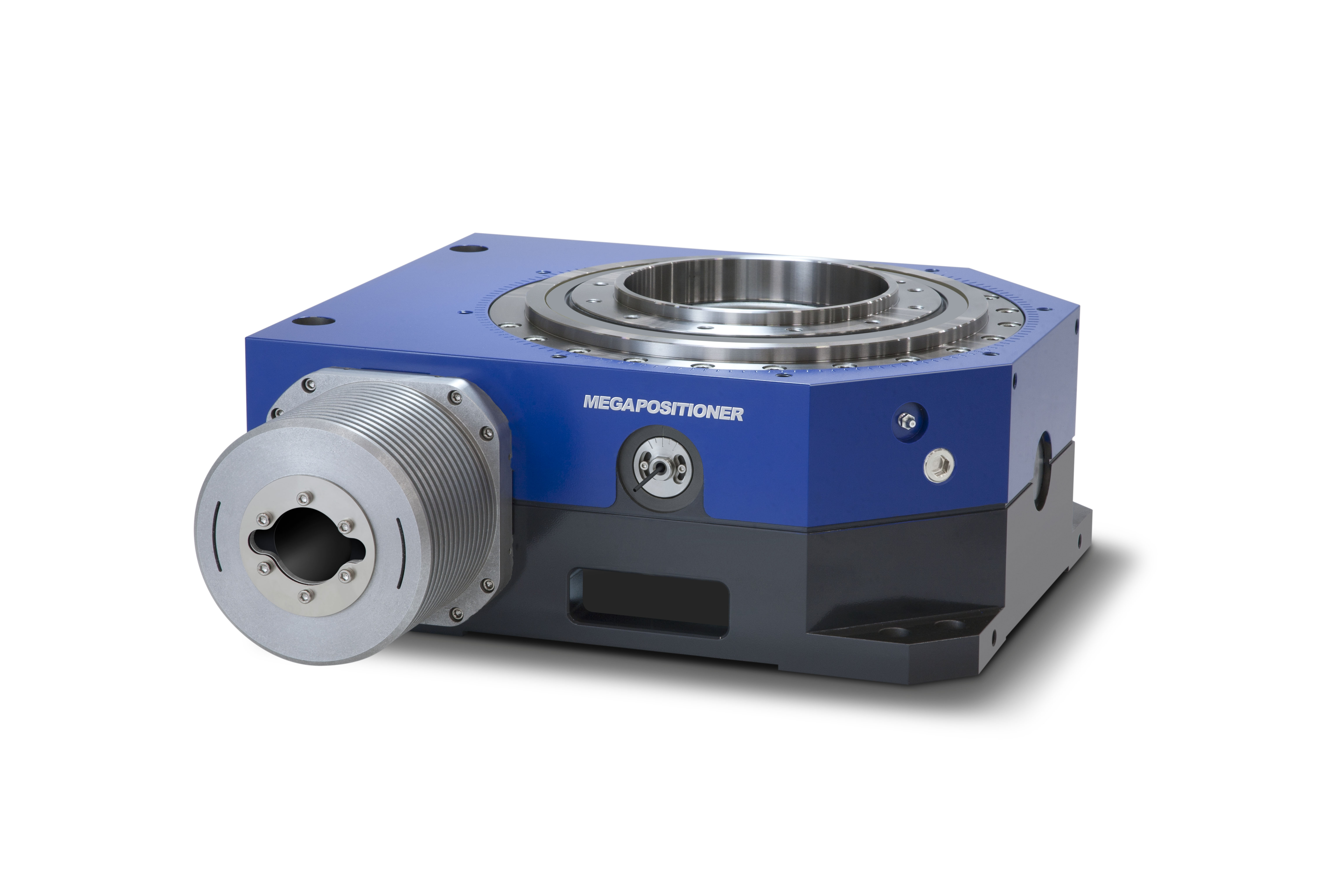

nsk_mega.jpgバックラッシの無い減速機とメガトルクモータを組み合わせた、
コンパクトでパワフルな高精度位置決めユニットです。



〔写真・資料提供:日本精工株式会社〕

特長

  • 重量物を大トルクで駆動でき、高速位置決め可能。

       →700kg・㎡の負荷でも180度搬送わずか4.2秒で完了。

  • ダイレクトドライブモータと同レベルの高精度位置決めが可能。

       →繰返し位置決め精度は±5秒

  • 薄型な外形を持ち、大きな負荷を高剛性に支持。

       →本体高さはわずか222mm。許容モーメント荷重は9000N・m。

  • 出力軸には大口径中空穴を用意。配管や連結軸を設置可能。

       →中空穴径はΦ145mm。

  • コントローラ機能を内蔵した専用ドライブユニット。

       →大イナーシャの位置決めに最適な制御方式を採用。驚くほど簡単に立ち上げ可能。



カタログ

高剛性・超大トルク 位置決めユニット メガポジショナ
