SMC マイクロクランプシリンダ CKZMシリーズ

  • エアシリンダー・電磁弁等(油空圧機器)
  • 2015-07-31
ckzm.jpg小型・軽量・高クランプ力・高保持力を実現したマイクロクランプシリンダです。

CKZM16-X2800(ベースタイプ)
CKZM16-X2900(タンデムタイプ)

特長

  • 小型
  •  ⇒ 幅 20mm(ベースタイプ・タンデムタイプ)

  • 軽量
  •  ⇒ 質量 250g(ベースタイプ)

  • 最大クランプ力
  •  ⇒ 200N(タンデムタイプ)

  • 最大保持力
  •  ⇒ 300N(ベースタイプ・タンデムタイプ)

  • 耐粉塵構造
  •  ⇒ 粉塵が侵入しにくいフルクローズ構造
        (ベースタイプ・タンデムタイプ)


フラットなクランプ特性

  • ワーク厚さ3.5mmまでは一定のクランプ力を出力
  • 組み付け時クランプ位置調整が容易。ワークの厚さが異なる場合、範囲内であれば調整が不要。


ユニット化による設計組立工数削減

クランプシリンダにアームアセンブリ・取付アセンブリを追加

用途例

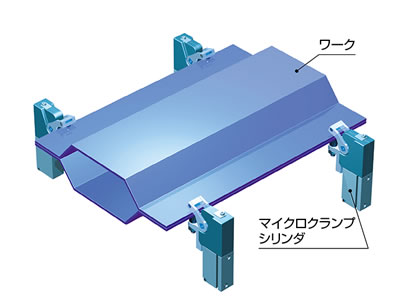

  • ワークのクランプ
  • 長いアームを必要としない、パネル端部をクランプ

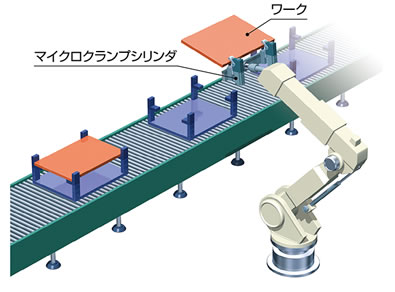

  • ワークハンドリングのチャック
