椿本チエインジップチェーンアクチュエータ

XYテーブル・メガトルクモーター・単軸ロボット等（メカトロ製品）
2011-09-22

ジップチェーンを駆動部に採用した直線作動機です。

特長

コンパクト、スペースセービングを実現

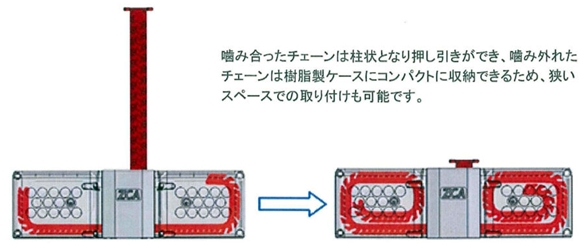

ジップチェーンをコンパクトに収納出来るため、
ストローク方向では従来の直線作動機に比べ、
1/4～1/5のサイズを実現。垂直・水平、吊下げ
での設置が可能で取付場所を選びません。

多点停止、多段位置決めが容易

モータの回転速度とスプロケット回転数が比例するため、一定速度で動作します。
直線作動機に不可欠な多点停止、多段位置決めを容易に出来ます。

高速・高頻度運転と高効率・省エネルギーを両立

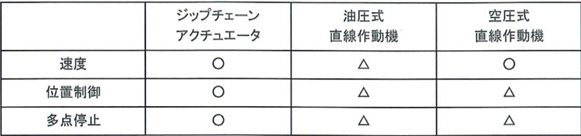

        ジップチェーンの採用により、他の油圧式や空圧式の直線作動機に比べ、
        高速運転を実現（最高速度：1,000mm/秒）。油圧式直線作動機に比べ、
        消費電力は1/30以下で、専用スプロケットとの組み合わせにより高効率を
        実現しました。        ※使用条件・潤滑状態により異なります。
