ノルトロック

特長

• 締め付け時に於ける最大限の安全性
• 振動や衝撃によるボルトのゆるみに耐える
• 簡単な取付、取外しが可能
• 潤滑油に影響されない締め付け力
• 締め付け力の高い低いにかかわらず、確実な締め付け
• 軸力を管理する事ができる
• 標準のボルトナットと同じ温度条件で使用可能
• 再使用可能

構造

ノルトロックの安全な緩み止めシステムは２枚組のワッシャーから構成しており、内側のカム面とカム面を向かい合わせにして使用します。カムの角度（α）はボルトのネジリード角度（β）よりも大きく設計されており、外側は放射状のリブを刻んでおります。ノルトロックをボルトナットにセットし締結していくと２枚のワッシャーのカム面とカム面が自動的にセットされます。その後増し締めをする際には外側の放射状のリブが相手材及びボルトナットの下面に食いついて固定されます。従って振動や衝撃により緩みがおきようとしてボルトナットが回転しようとすると内側のカム面とカム面のみ回転する事ができる。内側カム角度（α）はネジリード角度（β）よりも大きく設計してある為カムを簡単に乗り越える事はできません。

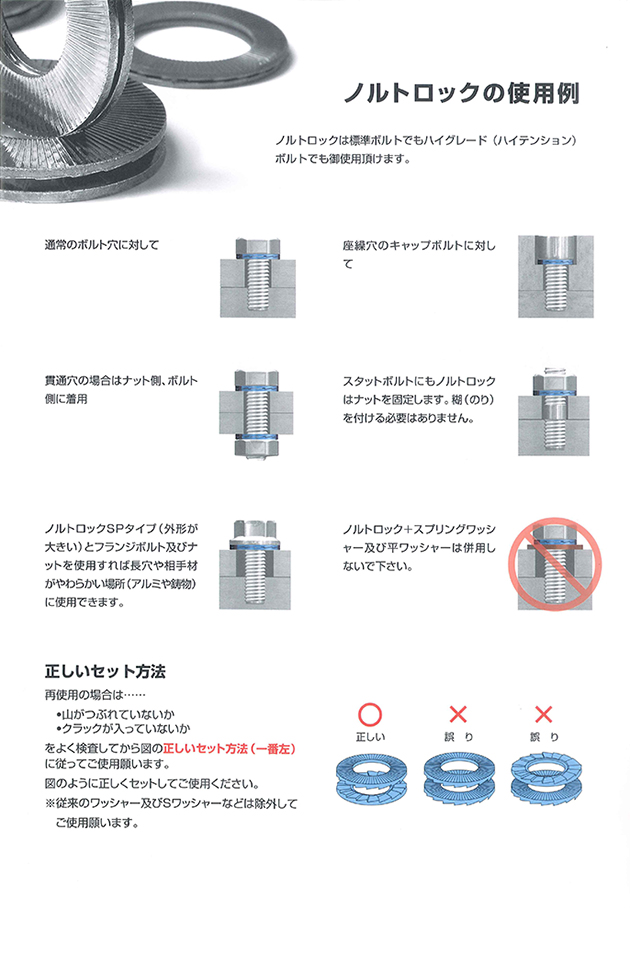

使用例
