CKD 電動シャトルムーバー ESMシリーズ

  • エアシリンダー・電磁弁等(油空圧機器)
  • 2015-09-25
CC1259_01.jpgモータレスタイプの立体搬送ピック&プレースシステムです。

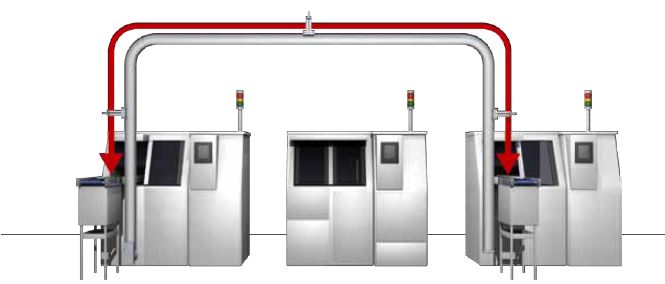

1つのモータで単軸2次元搬送・省スペース

多軸やガントリーロボットを使用することなく、2次元動作を実現。
空間利用が思いのまま。省スペースも望みのまま。

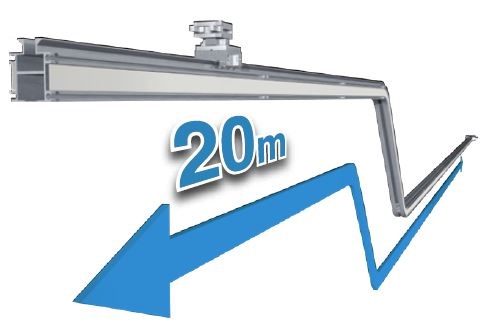

ロングストローク 最大20m

従来の電動アクチュエータの概念を打ち破るロングストローク。
リニアモータを検討する前に、ESMが悩みを解決。

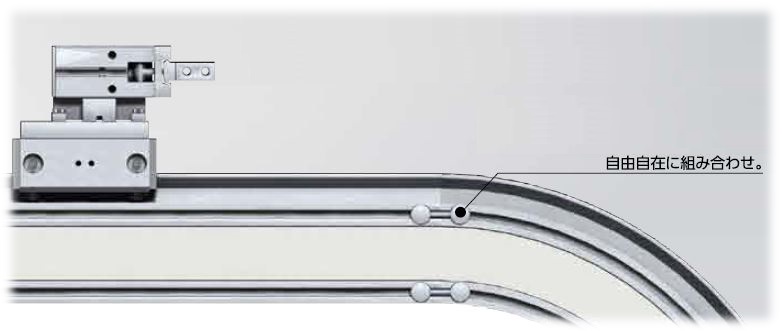

各レールをモジュラー接続

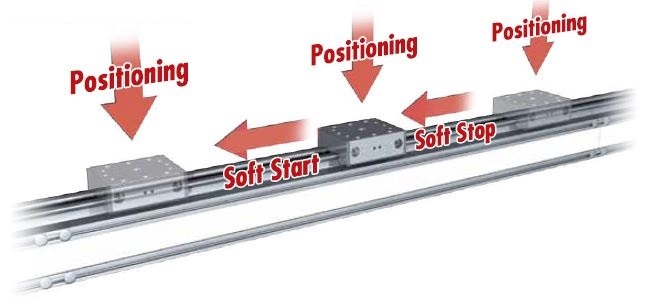

多点位置決め・ソフトスタート&ストップ

多点位置決めや加減速度設定・動作速度の変更は電動アクチュエータの得意分野。
もちろん、ESMも得意です。

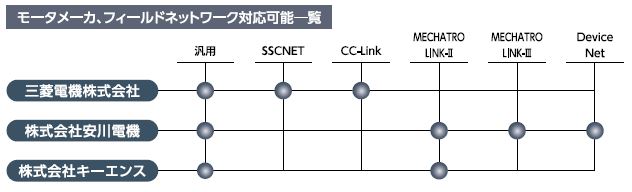

各社モータに対応

お客様の使い慣れたモータが取付可能。
他のモータレスシリーズ同様、各社モータに対応したブラケットをご用意。


ソリューション事例

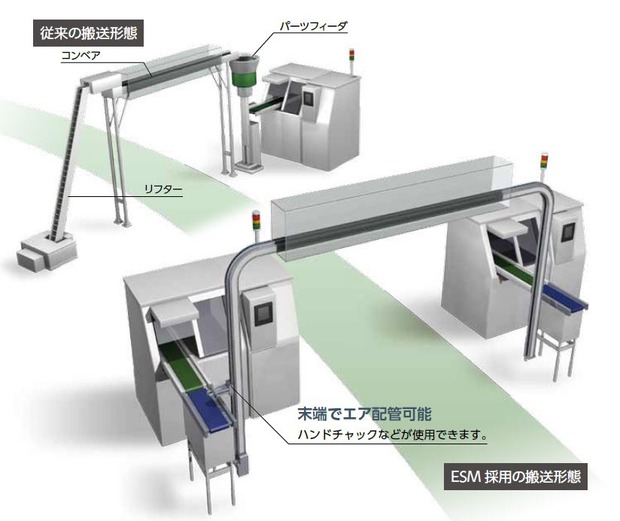

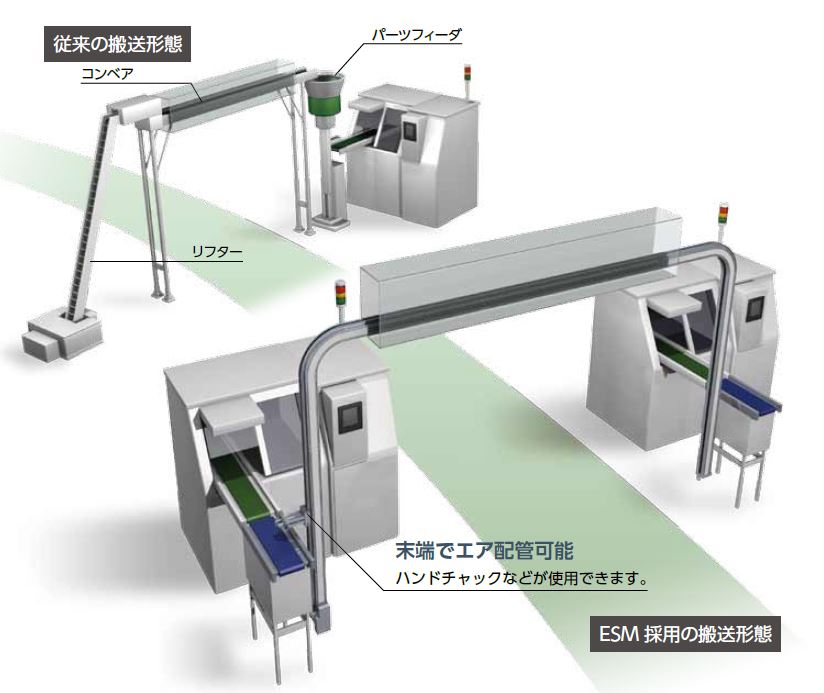

  • 次工程への装置間搬送

従来の通路を確保しながら、装置から装置へワークの受け流し


効果例

  • 高速搬送が可能(ストレート部:最大2000mm/s  カーブ部:最大1500mm/s)
  • 任意の位置で多点停止が可能(繰返し精度±0.5mm)
  • ソフトスタートやソフトストップの制御が可能
  • 直線と曲線ユニットを組み合わせて経路を設定
  • 設置後のレイアウト変更が容易

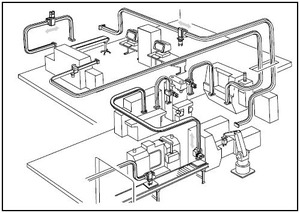

3次元搬送なら~エアシャトルムーバー SM-25

  • 自由自在の3次元レイアウトを可能にしたエア駆動立体搬送P&Pシステム

    シリンダーチューブをつぶさずに曲げる技術により、曲線移動が可能。3次元搬送を実現しました。
